ÉL & KÖZPONTKERESŐ készlet
Egységár (darab):
Bruttó: 11.417 Ft
Nettó: 8.990 Ft
Cikkszám:
KEN5181500KMárka:
KennedyElérhetőség:
Rendelhető
A termék az alábbi kategóriákban található:
Fogók és vágószerszámokLeírás

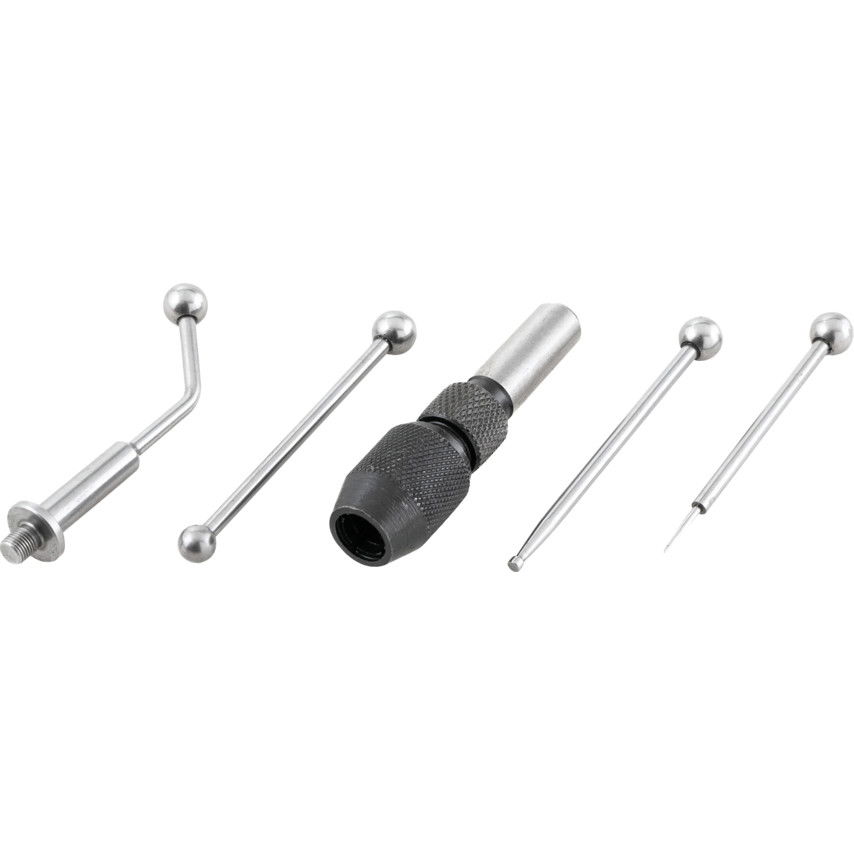

Egy befogóból és négy tapintókarból áll. őÜtéső vagy koncentricitás, egyenesség és egytengelyûség ellenőrzésére tervezték. Jelzi egy bázispont helyzetét egy munkadarabon vagy készüléken a gép orsójának középvonalától. Használható oszlopos fúrógépeken, esztergákon marógépeken stb.
Befogó:
Az orsóba egy megfelelő fúrótokmány vagy szorítópatronos tokmány segítségével fogható be (1. ábra). A tapintókarok a recézett gyûrû segítségével foghatók be, mely enyhén szorítja a gömbcsuklót a befogóban. A tapintókarok anélkül cserélhetők, hogy a befogót kivennénk a gép orsójából.
Univerzális mérőóra tartó
A befogó leszerelhető vége lehetővé teszi 2 és 3 darabos fecskefarok befogók illesztését, leszerelve pedig standard 1/4" oldalbefogóhoz illeszkedik. Az orsó középvonalát használva alkalmas munkadarabok furatainak vagy csapjainak központosítására, munkadarabok egyenességének vagy négyszögletességének ellenőrzésére, és munkadarabok ütésének ellenőrzésére. Az orsót csak kézzel szabad forgatni, hogy elkerüljük az indikátoróra sérülését. (1. ábra).
Tûhegyû tapintókar
Vonalak és pontok enyhe bejelölésére a munkadarabon további mûveletek kiindulópontjaként, a gép kijelzését vagy digitális mérőeszközt használva a tûhegy tájolásához (nincs ábrázolva).
Állítsuk a tapintókart egyvonalba, de egy kissé távolabb a tájolni kívánt felülettől. Amikor megtaláljuk egy átmérő felületét, a tárcsát a lehető legközelebb kell vinni az adott átmérő középpontjához. Forgassuk az orsót 200 és 500 közötti fordulatszámon.
Ezután az asztalt vagy az orsót lassan mozgatva vigyük a tapintókart közelebb a tájolni kívánt felülethez. A tapintókar enyhén nekikoppan a felületnek (2. ábra) a tapintókar mozgása egyre kisebb lesz ahogy az alappont az orsó középvonalához közelít (3 ábra).
Amikor a tapintókar befejezi a pörgést és őugraniő kezd, ez jelzi az alappont elérését (4. ábra).
1/2 tapintó átm + Él = Központ 1/2 tapintó átm - Központ = Él
Befogó:
Az orsóba egy megfelelő fúrótokmány vagy szorítópatronos tokmány segítségével fogható be (1. ábra). A tapintókarok a recézett gyûrû segítségével foghatók be, mely enyhén szorítja a gömbcsuklót a befogóban. A tapintókarok anélkül cserélhetők, hogy a befogót kivennénk a gép orsójából.
Univerzális mérőóra tartó
A befogó leszerelhető vége lehetővé teszi 2 és 3 darabos fecskefarok befogók illesztését, leszerelve pedig standard 1/4" oldalbefogóhoz illeszkedik. Az orsó középvonalát használva alkalmas munkadarabok furatainak vagy csapjainak központosítására, munkadarabok egyenességének vagy négyszögletességének ellenőrzésére, és munkadarabok ütésének ellenőrzésére. Az orsót csak kézzel szabad forgatni, hogy elkerüljük az indikátoróra sérülését. (1. ábra).
Tûhegyû tapintókar
Vonalak és pontok enyhe bejelölésére a munkadarabon további mûveletek kiindulópontjaként, a gép kijelzését vagy digitális mérőeszközt használva a tûhegy tájolásához (nincs ábrázolva).
Állítsuk a tapintókart egyvonalba, de egy kissé távolabb a tájolni kívánt felülettől. Amikor megtaláljuk egy átmérő felületét, a tárcsát a lehető legközelebb kell vinni az adott átmérő középpontjához. Forgassuk az orsót 200 és 500 közötti fordulatszámon.
Ezután az asztalt vagy az orsót lassan mozgatva vigyük a tapintókart közelebb a tájolni kívánt felülethez. A tapintókar enyhén nekikoppan a felületnek (2. ábra) a tapintókar mozgása egyre kisebb lesz ahogy az alappont az orsó középvonalához közelít (3 ábra).
Amikor a tapintókar befejezi a pörgést és őugraniő kezd, ez jelzi az alappont elérését (4. ábra).
1/2 tapintó átm + Él = Központ 1/2 tapintó átm - Központ = Él
Vonalkód: 5036140018792
