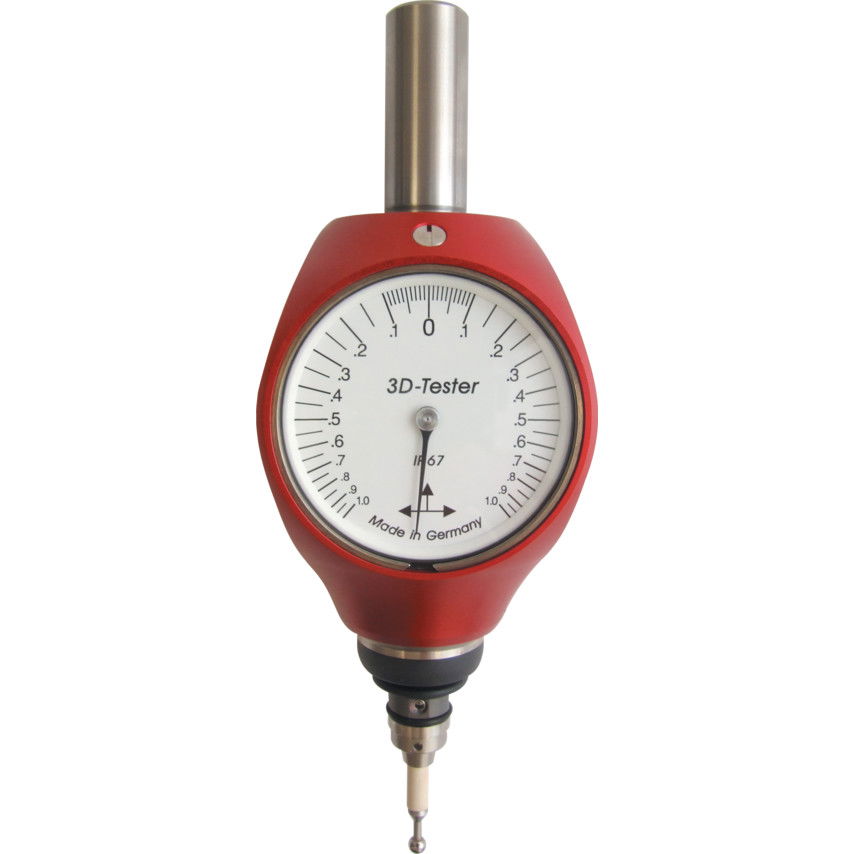

KENNEDY 3D TAPINTÓFEJ
Egységár (darab):
Bruttó: 296.355 Ft
Nettó: 233.350 Ft
Cikkszám:
KEN3022010KMárka:
KennedyElérhetőség:
Rendelhető
A termék az alábbi kategóriákban található:
Egyéb kézi szerszámok és tartozékokLeírás
A 3D tapintófejek új generációja, mindhárom tengely (X,Y,Z) gyors, pontos beállítására analóg differenciál kijelzővel. Használható az összes CNC, NC vagy DRO szerszámgéppel, valamint EDM/szikraforgácsoló gépekkel is - a tapintócsúcs elektromosan szigetelve van az orsótól. Univerzális - egy készülék mér
hosszúságot, magasságot, átmérőt, központot. A tengelymozgás irányától függetlenül pozitív leolvasást kapunk. Nincs szükség számolásra vagy hibakorrekcióra. Növeli a termelékenységet és a hatékonyságot, csökkenti a darabidőt. A tapintócsúcs kialakítása révén egy névleges terhelésnél előbb eltörik, mielőtt a
munkadarab vagy a tapintófej megsérülne. A három csatlakozófejes tapintócsúcs másodpercek alatt kicserélhető, speciális szerszámigény nélkül.
Előre beállítva max. 0.01 mm központosságra.
Számlap átmérője: 50 mm.
Befogószár átmérője: 16mm.
a. Hosszmérés
b. Magasságmérés
c. Furatok elméleti középpontjának és átmérőjének megállapítása.
Állítsuk a tapintócsúcsot nagyjából a furat középpontjába. Mérjük meg az A távolságot és osszuk el 2-vel (P).
Mérjük meg a B távolságot Y irányban a P ponton keresztül, és osszuk 2-vel.
Az eredmény: az elméleti középpont (M).
Ismételjük meg az A távolság mérését.
hosszúságot, magasságot, átmérőt, központot. A tengelymozgás irányától függetlenül pozitív leolvasást kapunk. Nincs szükség számolásra vagy hibakorrekcióra. Növeli a termelékenységet és a hatékonyságot, csökkenti a darabidőt. A tapintócsúcs kialakítása révén egy névleges terhelésnél előbb eltörik, mielőtt a
munkadarab vagy a tapintófej megsérülne. A három csatlakozófejes tapintócsúcs másodpercek alatt kicserélhető, speciális szerszámigény nélkül.
Előre beállítva max. 0.01 mm központosságra.
Számlap átmérője: 50 mm.
Befogószár átmérője: 16mm.
a. Hosszmérés
b. Magasságmérés
c. Furatok elméleti középpontjának és átmérőjének megállapítása.
Állítsuk a tapintócsúcsot nagyjából a furat középpontjába. Mérjük meg az A távolságot és osszuk el 2-vel (P).
Mérjük meg a B távolságot Y irányban a P ponton keresztül, és osszuk 2-vel.
Az eredmény: az elméleti középpont (M).
Ismételjük meg az A távolság mérését.
Vonalkód: 5036140257498
